На электроподстанции «Белоречка» в Свердловской области реализован проект модернизации системы резервного энергоснабжения. В рамках реконструкции была проведена модернизация комплектного распределительного устройства наружной установки КРУН-10 кВ и установлен мощный резервный источник электроэнергии.

Для обеспечения надежного энергоснабжения объектов инфраструктуры на подстанции введена в эксплуатацию дизельная электростанция мощностью 2 МВт с напряжением генератора 10,5 кВ.

Установка высоковольтной дизель-генераторной установки (ДГУ) позволяет обеспечить резервное питание подстанции и ответственных потребителей при авариях в электрических сетях и отключениях основной линии электропередачи.

В рамках проекта были выполнены:

• реконструкция распределительного устройства КРУН-10 кВ

• монтаж дизельной электростанции контейнерного типа

• подключение ДЭС к электрической сети подстанции

• пусконаладочные работы дизель-генераторного оборудования

• ввод резервной генерации в эксплуатацию

Дизельная электростанция 2 МВт для подстанции 10,5 кВ

Основным элементом системы резервного энергоснабжения стала дизельная электростанция АД 2000-Т10500-3РБК мощностью 2000 кВт (2 МВт).

Основные параметры установки:

• электрическая мощность — 2000 кВт (2 МВт)

• напряжение генератора — 10,5 кВ

• частота — 50 Гц

• степень автоматизации — третья

• исполнение — контейнерная дизельная электростанция северного исполнения

Использование высоковольтной дизельной электростанции 10,5 кВ позволяет подключать генератор напрямую к распределительным сетям среднего напряжения без применения дополнительного трансформаторного оборудования.

Такие решения широко применяются для резервного электроснабжения подстанций, промышленных предприятий, энергетических объектов и инфраструктуры региональных энергосистем.

Дизель-генераторная установка на базе двигателя MTU

Дизельная электростанция построена на базе промышленного двигателя MTU 20V4000G23F.

Основные характеристики двигателя:

• V-образный 20-цилиндровый дизельный двигатель

• четырехтактный рабочий цикл

• высокая мощность и надежность

• устойчивость к длительным нагрузкам

В качестве генератора используется синхронная машина Leroy-Somer LSA53.2 XL11 с бесщеточной системой возбуждения, обеспечивающей стабильные параметры генерации и высокую надежность работы оборудования.

Контейнерная дизельная электростанция северного исполнения

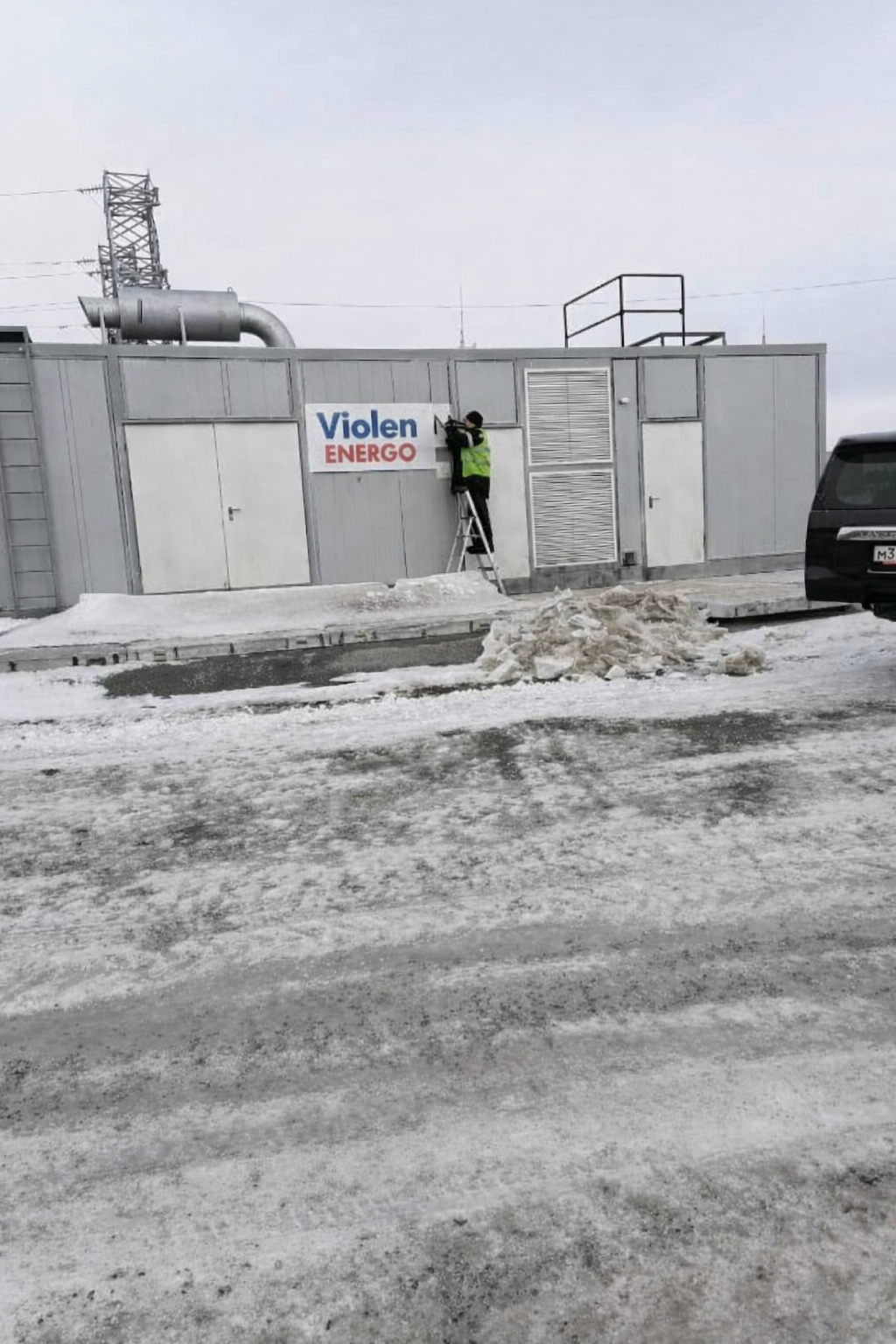

Дизель-генераторный агрегат установлен в утепленном блок-контейнере типа «Север», предназначенном для эксплуатации в условиях низких температур и сурового климата.

Контейнер изготовлен из сэндвич-панелей и представляет собой цельнометаллическую конструкцию.

Габариты контейнера:

12 × 3 × 3 м

Такие размеры позволяют перевозить контейнерную дизельную электростанцию автомобильным транспортом без оформления специальных разрешений.

Контейнер ДЭС оборудован всеми системами, необходимыми для безопасной и надежной работы оборудования:

• системой автоматического управления

• системой отвода выхлопных газов

• системой вентиляции и охлаждения

• системой отопления контейнера

• системой пожарной безопасности

• системой электробезопасности

Автоматизированная система управления дизельной электростанцией

Работа дизель-генераторной установки осуществляется под управлением автоматизированной системы управления (САУ).

Система обеспечивает:

• автоматический запуск дизельной электростанции при пропадании напряжения

• контроль параметров работы двигателя и генератора

• поддержание двигателя в режиме «горячего пуска»

• контроль температуры и микроклимата внутри контейнера

• мониторинг состояния оборудования

Высокий уровень автоматизации позволяет использовать дизельную электростанцию 2 МВт как полностью автономный источник резервной генерации.

Резервная генерация для повышения надежности энергоснабжения

После завершения монтажных работ и проведения пусконаладочных мероприятий дизельная электростанция была введена в эксплуатацию и подключена к энергосистеме подстанции «Белоречка».

Ввод в работу контейнерной дизельной электростанции 2 МВт (10,5 кВ) позволил значительно повысить надежность электроснабжения и обеспечить резервное питание потребителей в случае аварийных отключений.

Такие решения широко применяются для резервного электроснабжения энергетических объектов, промышленных предприятий, объектов инфраструктуры и распределительных подстанций.
